La tuile plate de pays (principe de couverture : empilement) mixe à la fois la possibilité d'être étanché par des noquets (retravaillé par rapport à des noquets droits d'ardoise), et de par son poids, la possibilité de s'empiler sur des couloirs, le long des châssis. C'est pourquoi on trouvera toujours ces 2 possibilités.

Pose individuelle

Raccord dédié EDP Notice EDP Plan

Raccord modifié sur base EDL Notice EDL+

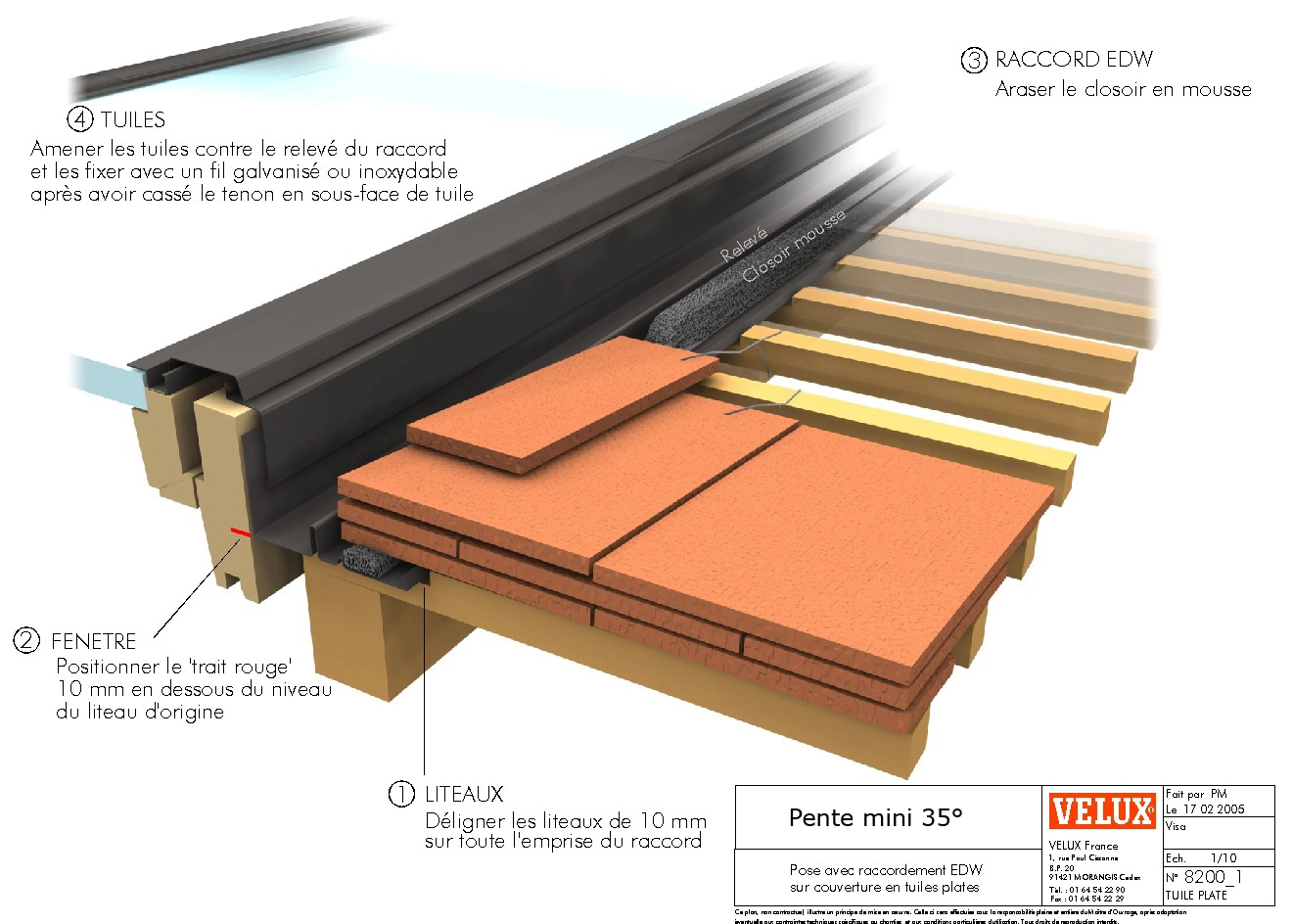

Raccord EDW décaissé d'un cm Plan

Fenêtres spécifiques

Pour les châssis qui suivent les raccords type EDP n'existent pas

Verrière GGLS 3 en 1 avec EDWS (version couloir) Décaisser de 1 cm selon méthode au dessus (pente mini 35°)

Verrière GGLS 3 en 1 avec EDLS (version noquet) Former les noquets selon méthode EDL+. On peut fabriquer l'ensemble des noquets à la feuille de zinc ou modifier ceux fournis avec EDL. En prendre un peu plus que le colis EDLS lui même.

Fenêtre balcon GDL  : prendre soit EDW XK19 0000 soit EDL XK19 0000 (X= S ou P selon largeur). Même principe. EDP n'existe pas. Attention à la largeur du barraudage sur les cotés, ne pas 'coller' les tuiles plates au châssis.

Sun tunnel : prendre la version TWR ou TWF, la version ardoise a une bavette trop rigide. Décaisser légèrement de l'ordre du cm.

Pose modulaire (applicable aux fenêtres classiques)

En Jumo (2 fenêtres cote cote ou plus / espace entre dormant 10 cm)

En Duo 2 fenêtres superposées . Avec volet 250mm Sans volet 100mm

En Quattro il faut simplement mixer les 2 plans Duo (avec ou sans VR) pour la coupe de rampant et Jumo pour la coupe horizontale.

On applique soit la pose à couloirs (consulter les plans et appliquer un décaissé de 1cm) soit la pose à noquets (refaçonner les noquets façon tuile plate)

Se reporter aux plans des articles ardoises (noquets) et tuiles (couloirs)

Verrière plane (GIL/GIU+ fenêtre classique)

On applique soit la pose à couloirs (consulter les plans et appliquer un décaissé de 1 cm) soit la pose à noquets (refaçonner les noquets façon tuile plate).

Attention dans la zone de jonction horizontale, il faudra soigner la coupe à la cisaille, soit dans le couloir, soit dans un noquet, soit enfin sur une pièce de zinc complémentaire. Cette pièce est ensuite recouverte par la gouttière fournie dans la GIL/GIU.

Se reporter aux plans des articles ardoises (noquets) et tuiles (couloirs)

Verrière d'angle (VFE/VIU)

On applique soit la pose à couloirs type EFW (consulter les plans et appliquer un décaissé de 1 cm) soit la pose à noquets type EFL  (refaçonner les noquets façon tuile plate).

La découpe du noquet ou du couloir latéral au débouché de la gouttière horizontale se fait en situation par report de la forme à découper.

Se reporter aux plans des articles ardoises (noquets) et tuiles (couloirs)
